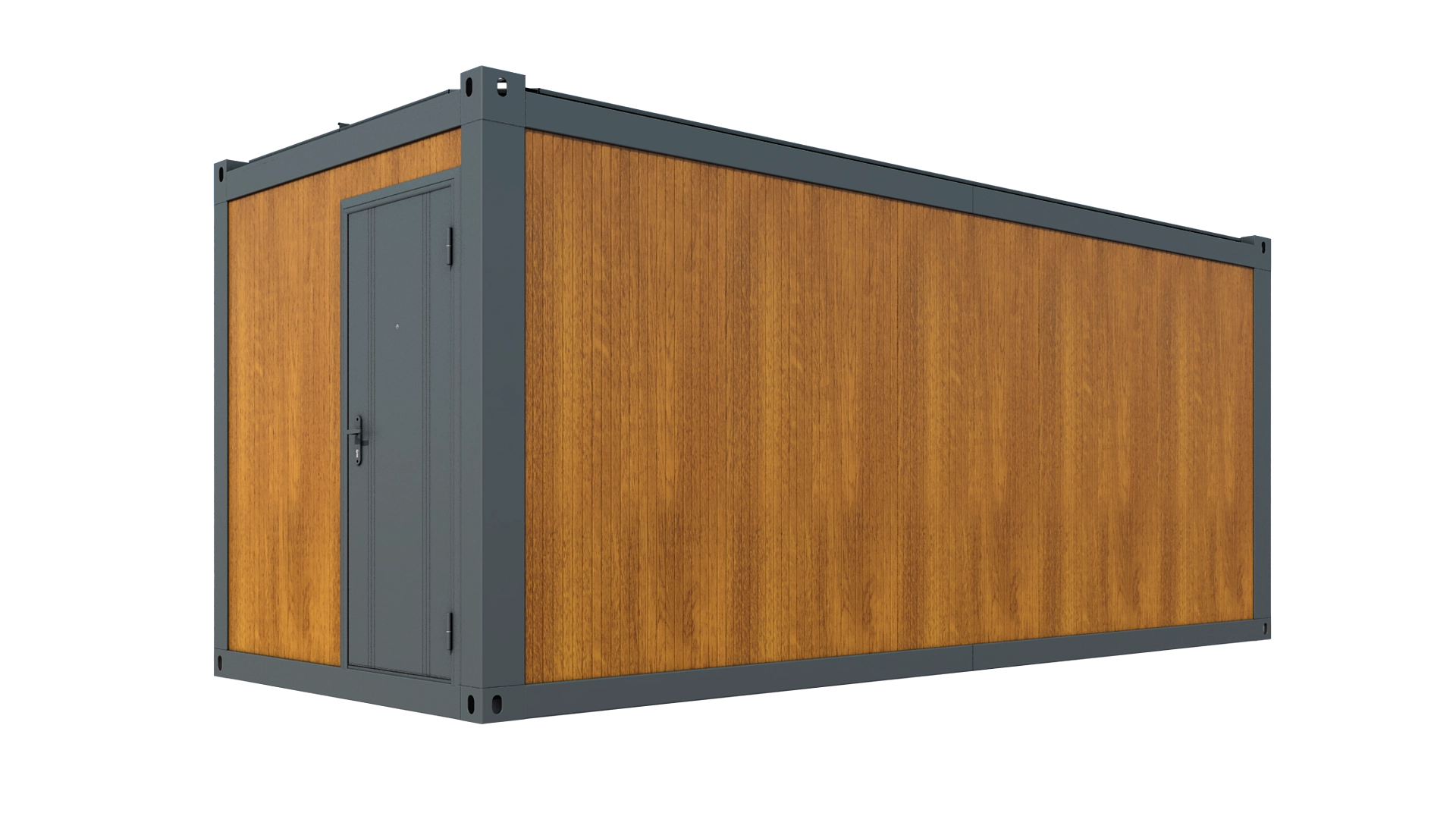

EFFECT HOUSEHOLD 15 – это многофункциональный модуль для организации вспомогательных помещений подсобных хозяйств: хозблоков, бытовок, помещений для хранения инструмента, инвентаря, оборудования и материалов, мастерских и прочих строений. Помимо универсального назначения модули EFFECT HOUSEHOLD обладают рядом других преимуществ: эстетичным внешним видом, технологичной и прочной конструкцией, качеством серийного изделия, выпускаемого при автоматизации процессов проектирования и изготовления.

Цена: по запросу

Рассчитать цену

Купить через личный кабинет

Рассчитать цену

Таблица размеров

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Длина конструкции, м

6,000

Ширина конструкции, м

2,435

Высота конструкции, м

2,670

Дополнительная

Окно из ПВХ-профиля, которе в случае необходимости обеспечит естественное освещение и проветривание помещения.

Наименование	Значение	Примечание
Диапазон рабочих температур, °С	-50...+50
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м²	I–IV ветровой район СП 20.13330.2016 «Нагрузки и воздействия»
Снеговая нагрузка, кг/м²	I–IV снеговой район СП 20.13330.2016 «Нагрузки и воздействия»	Нагрузка указана на раму покрытия модуля
Теплоизолятор	Рамы основания и покрытия – минеральная плита толщиной 100 мм; стеновая панель – пенополиизоцианурат толщиной 60 мм
Теплопроводность, Вт/м*°С	0,042–0,045	Минеральная плита
Теплопроводность, Вт/м*°С	0,022–0,024	Пенополиуретан, пенополиизоцианурат
Толщина, мм	100	Стандартная теплоизоляция рам модуля
Толщина, мм	60	Стандартная толщина теплоизолятора и внешнего стенового ограждения (сэндвич-панелей)
Вес изделия, кг	1 800
Сейсмическая стойкость по СП 14.13330.2014, баллы по MSK-64	До 8 баллов	При условии выполнения необходимых конструктивных мероприятий
Огнестойкость по СП 112.13330.2011	IV
Класс конструктивной пожарной опасности по СП 112.13330.2011	С1	Указан для стандартной конструкции; также возможен при выполнении дополнительных мероприятий по защите конструкций
Срок службы, лет	20	Указан средний показатель
Ресурс, циклов	5	Допустимое количество сборок блок-модуля без потери качества

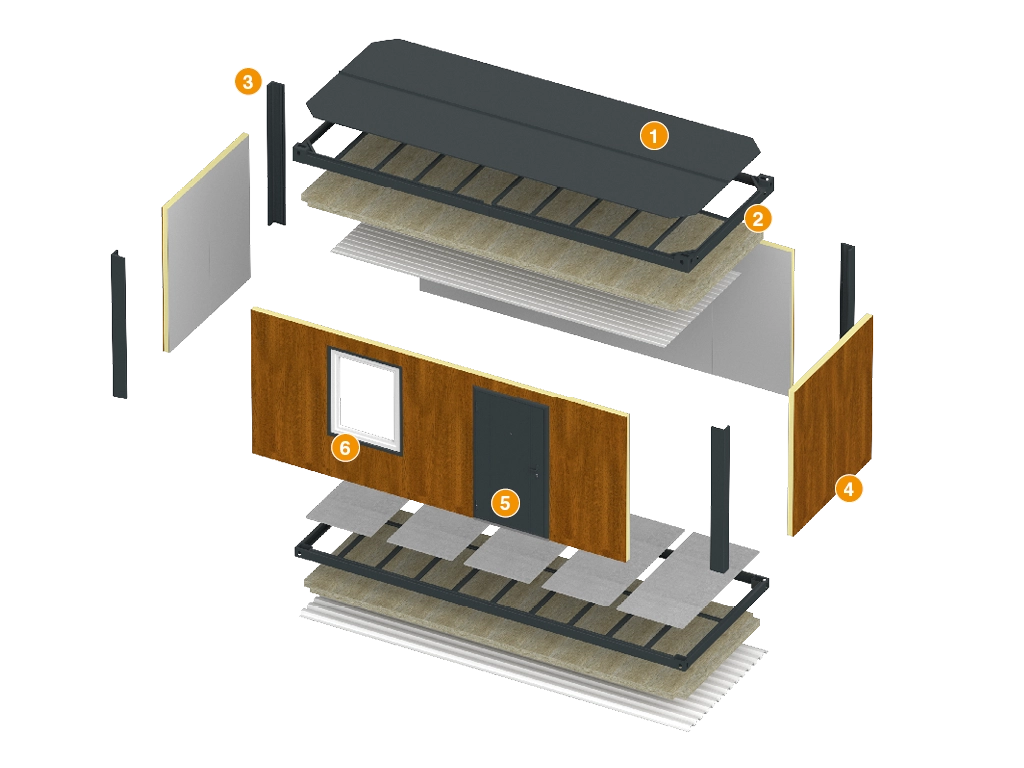

Панели фальцевой кровли модуля на основе стального оцинкованного листа с полимерным покрытием
Силовой каркас рамы покрытия
Угловая несущая стойка на болтовых соединениях с рамами покрытия и основания
Стеновая сэндвич-панель внешнего ограждения
Дверь внешняя DoorHan серии «ЭКО»
Окно ПВХ (опция)

На этапе подготовки строительной площадки к установке модуля EFFECT HOUSEHOLD 15 необходимо разметить земельный участок под размещение опорных точек модуля и подготовить основание.
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры, восприятию нагрузок от конструкции с учетом эксплуатационных (от оборудования и персонала), снеговых и других возможных нагрузок.

PDF

Инструкция по монтажу хозяйственного блока HOUSEHOLD 15

PDF

Сертификат соответствия

PDF

Гигиенический сертификат, стр. 1

PDF

Гигиенический сертификат, стр. 2

PDF

Технический паспорт блок-модуля

Таблица размеров

Наименование

Значение

Длина конструкции, м

6,000

Ширина конструкции, м

2,435

Высота конструкции, м

2,670

Комплектация

Технические характеристики

Наименование	Значение	Примечание
Диапазон рабочих температур, °С	-50...+50
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м²	I–IV ветровой район СП 20.13330.2016 «Нагрузки и воздействия»
Снеговая нагрузка, кг/м²	I–IV снеговой район СП 20.13330.2016 «Нагрузки и воздействия»	Нагрузка указана на раму покрытия модуля
Теплоизолятор	Рамы основания и покрытия – минеральная плита толщиной 100 мм; стеновая панель – пенополиизоцианурат толщиной 60 мм
Теплопроводность, Вт/м*°С	0,042–0,045	Минеральная плита
Теплопроводность, Вт/м*°С	0,022–0,024	Пенополиуретан, пенополиизоцианурат
Толщина, мм	100	Стандартная теплоизоляция рам модуля
Толщина, мм	60	Стандартная толщина теплоизолятора и внешнего стенового ограждения (сэндвич-панелей)
Вес изделия, кг	1 800
Сейсмическая стойкость по СП 14.13330.2014, баллы по MSK-64	До 8 баллов	При условии выполнения необходимых конструктивных мероприятий
Огнестойкость по СП 112.13330.2011	IV
Класс конструктивной пожарной опасности по СП 112.13330.2011	С1	Указан для стандартной конструкции; также возможен при выполнении дополнительных мероприятий по защите конструкций
Срок службы, лет	20	Указан средний показатель
Ресурс, циклов	5	Допустимое количество сборок блок-модуля без потери качества

Конструкция

Панели фальцевой кровли модуля на основе стального оцинкованного листа с полимерным покрытием
Силовой каркас рамы покрытия
Угловая несущая стойка на болтовых соединениях с рамами покрытия и основания
Стеновая сэндвич-панель внешнего ограждения
Дверь внешняя DoorHan серии «ЭКО»
Окно ПВХ (опция)

Подготовка объекта

На этапе подготовки строительной площадки к установке модуля EFFECT HOUSEHOLD 15 необходимо разметить земельный участок под размещение опорных точек модуля и подготовить основание.
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры, восприятию нагрузок от конструкции с учетом эксплуатационных (от оборудования и персонала), снеговых и других возможных нагрузок.

Монтаж

PDF

Инструкция по монтажу хозяйственного блока HOUSEHOLD 15

PDF

Сертификат соответствия

PDF

Гигиенический сертификат, стр. 1

PDF

Гигиенический сертификат, стр. 2

PDF

Технический паспорт блок-модуля

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
